密集型母線槽安裝圖集及安裝方法說明書?進行安裝母線槽設備時，一定要找專業的人員進行安裝，保證安裝后能夠安全進行使用輸送電流。安裝密集型母線槽的方法有很多，根據場合需求采用的方法是不一樣的，很多人們在網上進行搜索安裝母線槽的方法和圖集，網上是有很多但是并不一定的使用。下面河南天晟達母線槽廠家給大家講述下安裝密集型母線槽的方法圖集。

　　在進行安裝中，檢查與調試很重要，整個現場安裝過程中，每一個功能單元安裝前都要用500Mft搖表測絕緣電阻，正常情況下單個密集母線功能單元絕緣電阻大于20Mft以上才可安裝，而且每安裝一個功能單元，都要檢測絕緣電阻，并且每次要求大于20Mft，但對南方潮濕的場所，線路長度大于100m的密集母線系統絕緣電阻不得低于5 兆歐才可無負載通電調試。

　　安裝母線槽之前，要選擇正確規格型號密集型母線來進行使用，因為密集型母線有很多種尺寸和型號，必須要選型正確，如果選型不當?shù)脑?，是會影響后期母線槽的性能發揮的。在進行安裝之前要檢查母線槽接觸表面或者絕緣材料，確保這些部位都是正常，如果受到損壞要及時處理。同時還要看看設備上面是否有沾上泥土、塵土等異物，有的話必須清潔干凈，然后才能進行使用。

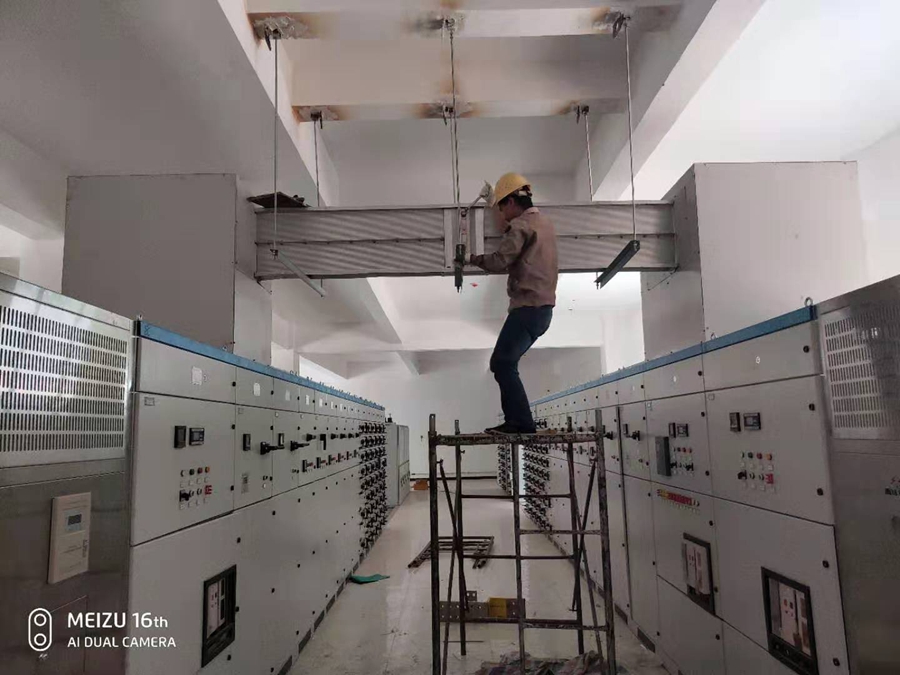

　　對密集型母線槽進行連接時，需要母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，帶有絕緣套管的螺栓緊固。這樣是為了防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致?lián)p傷，設備在變壓器室固定的方式是母線槽下用槽鋼支架托裝，用圓鋼做包箍將母線槽固定在槽鋼支架上，槽鋼支架兩端與變壓器室兩側墻上的預埋件用螺栓連接。

　　密集型母線槽的安裝可直接從變壓器接到低壓配電柜，也可從低壓柜直接接到配電系統作為配電干線線路。母線槽具有體積小、結構緊湊、傳輸電流大、維護利便等長處。總之就是工礦、企事業和高屋建筑中供配電設備，起到輸送的作用，其電壓至400V，額定工作電流為250～6300A。
